當前，越來越多的成像應用要求鏡頭結構緊湊，同時具備快速、精準的聚焦功能。

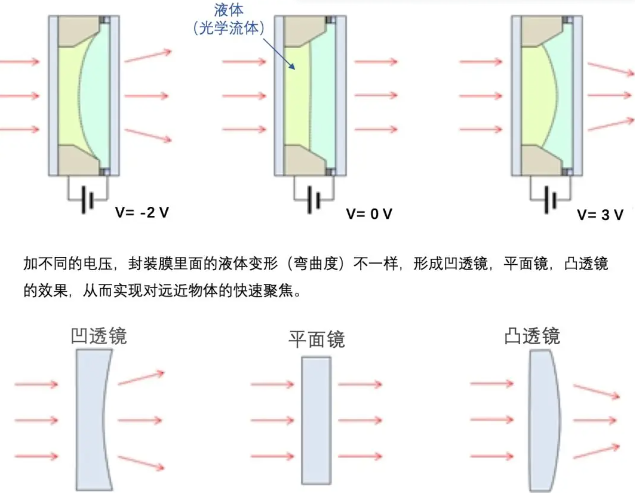

液態鏡頭模擬人體眼球水晶體睫狀肌結構，將液體封裝在一個透明的膜裝置中，通過對液體施加不同的電壓，改變液體的彎曲度，形成類似凸透鏡/凹透鏡的的形狀。

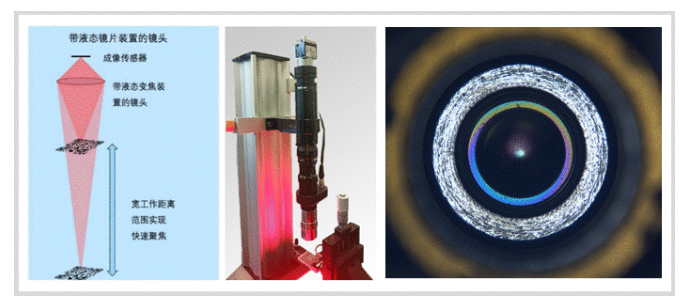

在光路中增加這一結構，可在不改變相機/鏡頭位置的前提下，實現對高低、遠近各個位置上不同目標區域的快速聚焦。

液態聚焦鏡頭具有設計緊湊、結構精簡，安裝及驅動簡便的特點。

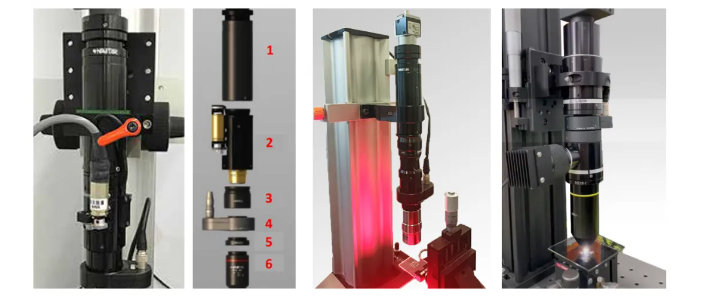

當模塊化、開放式的Navitar顯微成像鏡頭系統集成精簡、小巧的液態聚焦裝置，能夠給應用帶來哪些優勢呢？

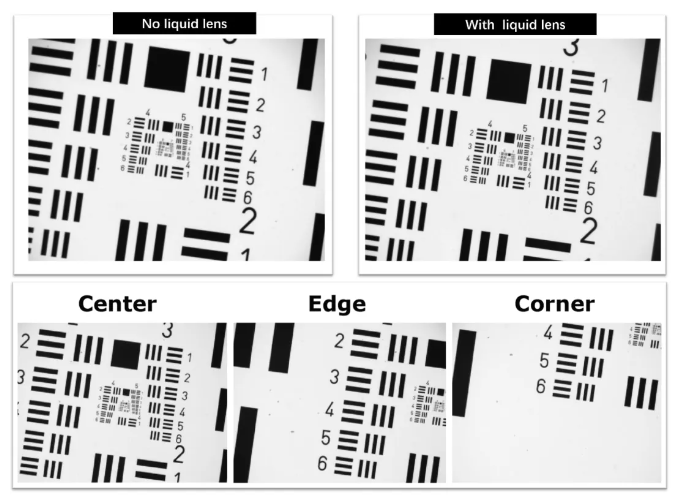

無限校正光學設計，無縫集成液態鏡頭，實現液態聚焦功能，并且無明顯光學性能損耗。液態聚焦圖像與原系統圖像同樣清晰。

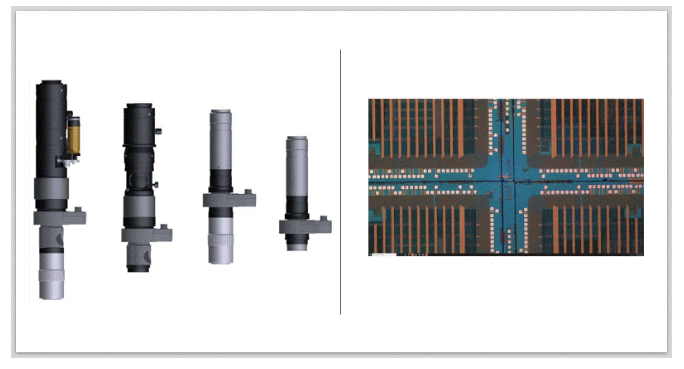

我們的zoom 6000（0.7x~4.5x）、12x (0.58x~7x)、Resolv 4K (大通光量，0.64x~4.5x)、Precise Eye(小尺寸微型定倍鏡頭)在內的多個不同變倍范圍、不同形態、體積的鏡頭系列均可無縫集成液態聚焦鏡頭，搭配各個倍數的物鏡，實現0.07x~550x及以上的變倍范圍。

以集成液態鏡頭的zoom 6000變焦成像系統為例，搭配5x物鏡時，電流改變的屈光度范圍是-2~+3dpt, 實現了Z軸方向9mm的聚焦距離。

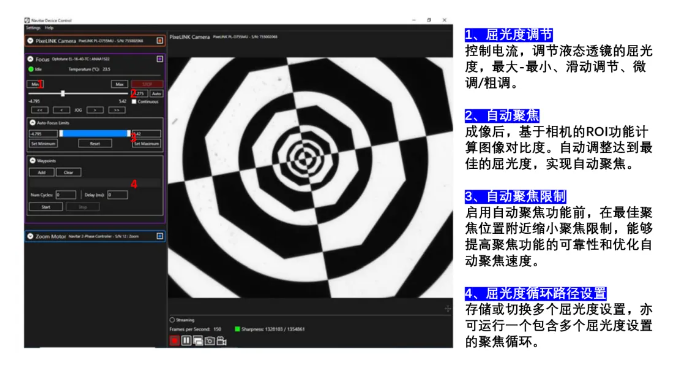

可配合選用Navitar Pixelink 相機，獲得一鍵式即插即用的自動對焦功能，或根據液態鏡頭模塊的sdk開發自動聚焦軟件。

集成液態聚焦鏡頭的Naviatr顯微成像系統，在保有原系統成像質量出色、模塊化且規格多樣優勢的前提下, 進一步擴大了成像系統的景深，有助于構建簡便、靈活的自動聚焦成像方案，可應用于包括但不限于：半導體檢測 、電路板AOI、  生物成像、  物流自動化 、機器視覺等領域。

文章轉自Navitar官方微信公眾號。
